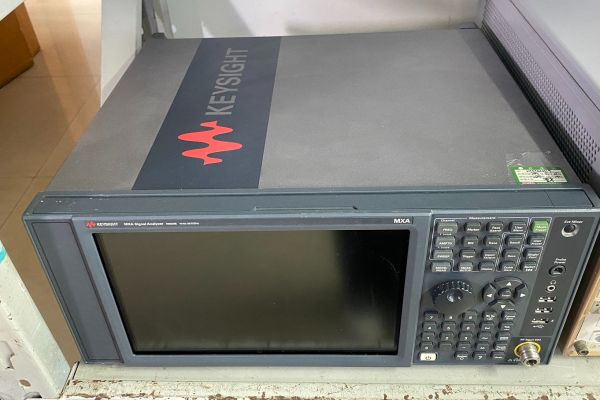

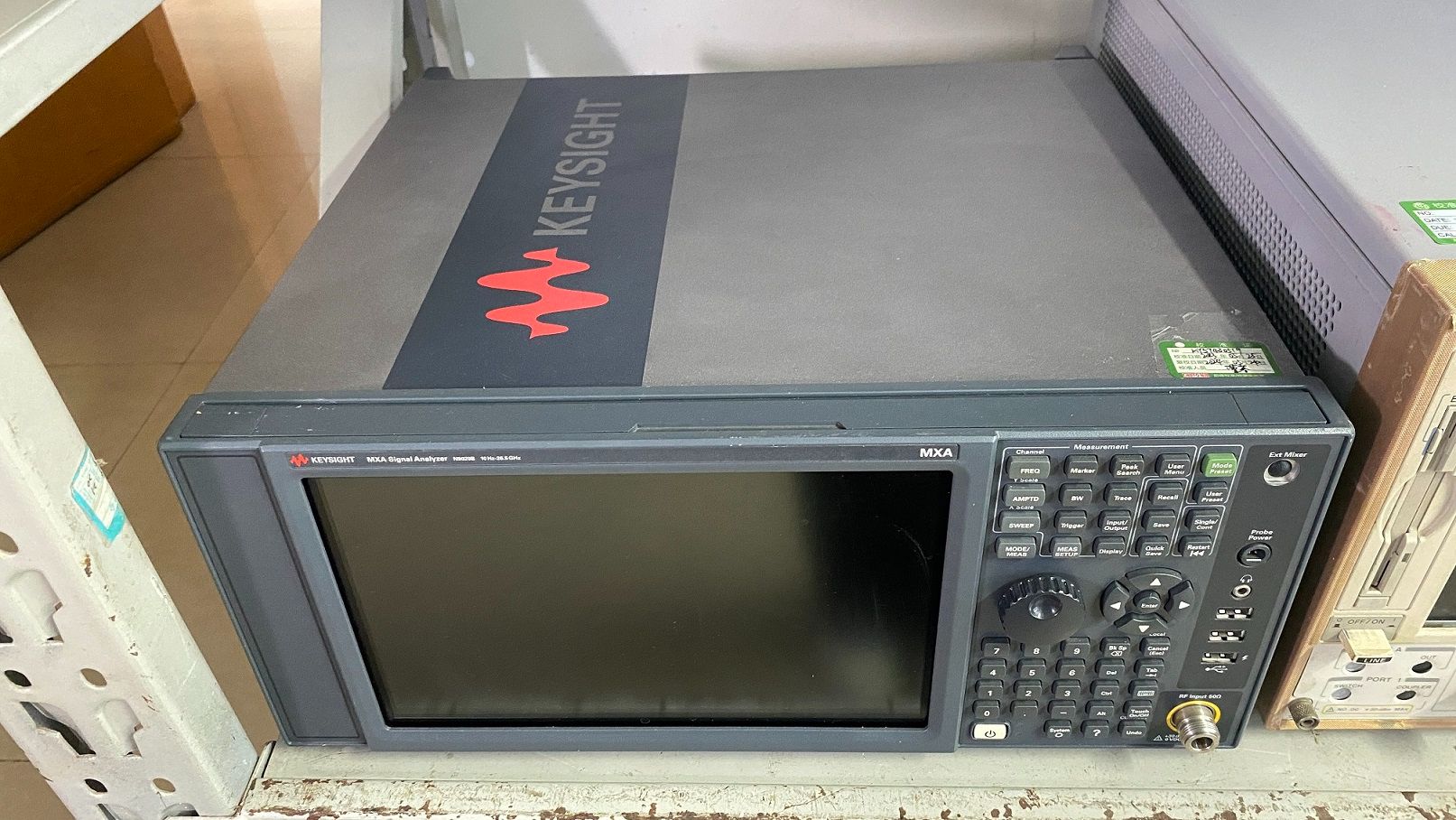

N9020B MXA 信號分析儀，10 Hz 至 26.5 GHz

是德科技（Keysight Technologies）的 N9020B MXA 信號分析儀 是一款高性能的中高端頻譜分析儀，廣泛應用于無線通信、航空航天、國防、研發和制造等領域。

============================

深圳市美高藍電子儀器有限公司

本司現貨儲備，價格優惠，品質保證

咨詢熱線：138-2374-5282（vx同號）

網址：http://m.zdoozr.cn/

地址：深圳市寶安三區龍井路1號東江豪苑32A1-B1

============================

X 系列應用軟件——簡化復雜的測量，提供可重復的測量結果

利用可下載的 X 系列應用軟件，全面了解蜂窩、無線、航空航天/國防等行業所用器件及設計的性能。

• 從參數測量到最新的標準合規性無線測量，讓您更深入地了解自己的器件性能。
• 綜合測量應用軟件讓您可以輕松地在設計、設計驗證和生產階段實施始終如一的測量，加速您的設計過程。
• 內置專業測量技術，幫助您迅速理解信號和器件性能
• 可轉移許可證允許多臺儀器共享使用應用軟件

主要特點

1. 頻率范圍

- 標準型號覆蓋 **10 Hz 至 3.6/8.4/13.6/26.5/32/44 GHz**（具體取決于選件），適合毫米波應用。

2. 分析帶寬

- 實時帶寬可達 **160 MHz**（需選件），支持寬頻信號捕獲（如5G NR、雷達信號分析）。

3. 高性能指標

- 相位噪聲：低至 -148 dBc/Hz（1 GHz載波，10 kHz偏移）。

- 動態范圍：> 90 dB（TOI優化），適合復雜信號環境。

- 幅度精度：±0.19 dB（典型值）。

4. 多制式支持

- 支持 5G NR、Wi-Fi 6/6E、藍牙、衛星通信（DVB-S2/X） 等標準，內置解調分析功能（需選件）。

5. 觸摸屏與操作界面

- 10.4英寸電容觸摸屏，支持手勢操作，UI基于Keysight的X系列平臺，兼容SCPI指令。

典型應用場景

- 5G研發與驗證：分析毫米波信號、調制質量（EVM）、鄰道泄漏比（ACLR）。

- 雷達系統測試：脈沖參數測量（脈寬、PRF）、線性調頻（Chirp）分析。

- EMI預兼容測試：結合EMI選件（如Q3320A），滿足CISPR/FCC標準。

- 航空航天：衛星鏈路、電子戰（EW）信號監測。

關鍵選件

硬件選件

- N9020B-503：實時頻譜分析（RTSA）功能，用于跳頻或瞬態信號捕獲。

- N9020B-FP：脈沖測量套件（雷達應用）。

- 軟件選件

- WLAN 802.11ax：Wi-Fi 6信號分析。

- 5G NR：支持Sub-6 GHz和毫米波頻段。

對比其他型號

| 型號 | 頻率范圍 | 實時帶寬 | 特點

| N9020B | 最高44 GHz | 160 MHz | 高性能，支持毫米波和寬頻分析 |

| N9000B CXA | 最高26.5 GHz | 40 MHz | 經濟型，基礎頻譜分析 |

| N9041B UXA | 最高54 GHz | 1 GHz | 超寬頻，高端研發應用
